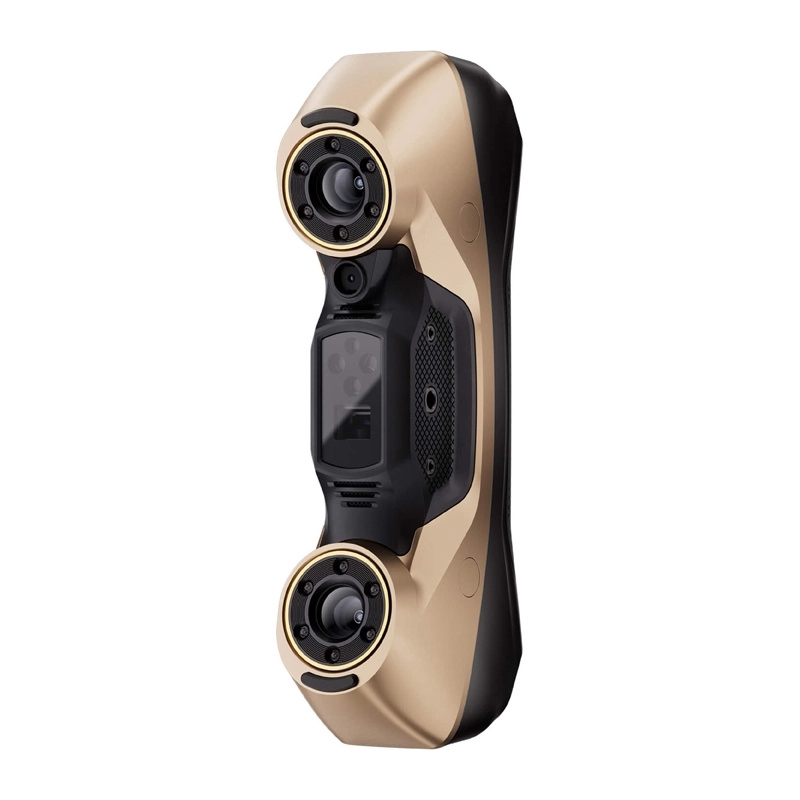

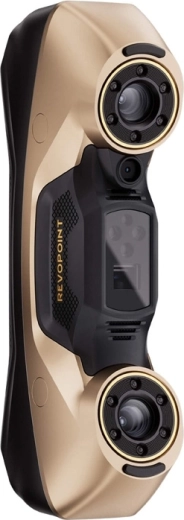

Revopoint MetroY Ultra (izdaja CMM) je napreden industrijski 3D skener, ki združuje modro svetlobo, večvrstični laser in strukturirano svetlobo za hitro in izjemno natančno zajemanje – z natančnostjo do 0,015 mm, hitrostjo do 90 FPS ter prenosom podatkov v realnem času prek Wi‑Fi 6. S programsko opremo Revo Metro in Revo Measure dobite celovit potek dela od skeniranja do metrologskih meritev in kontrole kakovosti.
Industrijska natančnost in visoka gostota podatkov
Kombinacija modre svetlobe, večvrstičnega laserja in strukturirane svetlobe omogoča zelo natančno zajemanje z natančnostjo do 0,015 mm in fino razdaljo med točkami do 0,05 mm – idealno za dimensionalno kontrolo in podrobno digitalizacijo delov.

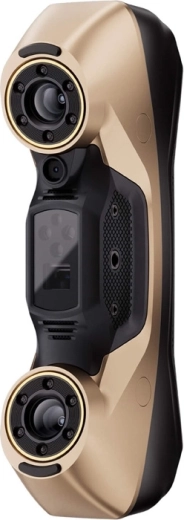

Hitro skeniranje v zahtevnih pogojih
Skenirajte s hitrostjo do 90 FPS in zajemajte milijone točk na sekundo. Način večvrstičnega laserja omogoča delo tudi pri osvetlitvi do 100 000 luksov, zato se skener izkaže tudi v industrijskem okolju in pri delu izven laboratorija.

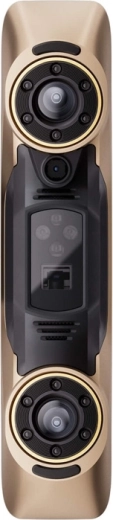

Izdaja CMM: verifikacija natančnosti in metrologske meritve
Izdaja CMM dodaja funkcije za verifikacijo natančnosti s pomočjo krogelne plošče ter nadaljnje meritve, analize in poročila v programski opremi Revo Measure (algoritmi s certifikatom PTB). Primerno za profesionalno kontrolo kakovosti in dokumentiranje rezultatov.
Revopoint MetroY Ultra CMM Edition je zasnovan za situacije, kjer odločajo natančni podatki: povratno inženirstvo, hitro prototipiranje, proizvodnja in profesionalna kontrola kakovosti. Skener obvlada zajemanje tudi v zahtevnejših svetlobnih pogojih (do 100 000 luksov) in zaradi visoke gostote točk ustvarja podrobne 3D modele hitro in dosledno.
Izdaja CMM razširi napravo z metrologskimi funkcijami – omogoča hitro verifikacijo natančnosti neposredno na delovnem mestu s krogelno kalibracijsko ploščo in nato nemoten prehod na meritve v okolju Revo Measure (algoritmi s certifikatom PTB). Brezžično delovanje prek Wi‑Fi 6 dodatno olajša ekipno delo in uporabo v proizvodnji.
Glavne prednosti:
- Natančnost posameznega zajema do 0,015 mm in volumetrična natančnost 0,015 mm + 0,04 mm × L (m)
- Hitro skeniranje do 90 FPS in do 3 000 000 točk/s (laser), do 7 000 000 točk/s (strukturirana svetloba)
- 5 načinov skeniranja za hitrost, detajle in globoke odprtine + full‑field strukturirana svetloba
- Wi‑Fi 6 za prenos podatkov v realnem času in udobno sodelovanje
- Bogata dodatna oprema vključno z vrtljivo mizo, kalibracijskimi ploščami in 1‑letno licenco Revo Measure
Specifikacije
- Proizvajalec
- Revopoint
- Model
- MetroY Ultra
- Natančnost enega zajema (varianta)
- do 0,01 mm
- Natančnost enega zajema
- do 0,015 mm
- Volumetrična natančnost
- 0,015 mm + 0,04 mm × L (m), kjer je L dolžina objekta
- Razdalja med točkami
- do 0,05 mm
- Delovna razdalja
- 200–400 mm
- Površina enega skena pri minimalni razdalji
- 152 × 138 mm pri 200 mm
- Površina enega skena pri maksimalni razdalji
- 332 × 276 mm pri 400 mm
- Minimalni volumen skeniranja
- 10 × 10 × 10 mm
- Maksimalni volumen skeniranja
- 2 × 2 × 2 m
- Hitrost skeniranja
- NVIDIA GPU: do 90 posnetkov na sekundo
CPU: do 60 posnetkov na sekundo - Hitrost zajema točk
- Večvrstično skeniranje: 3 000 000 točk/s
Skeniranje s strukturirano svetlobo: 7 000 000 točk/s - Ločljivost RGB kamere
- 2 MP
- Procesor
- 4‑jedrni ARM, 2,0 GHz
- Skeniranje na prostem
- Da (način večvrstičnega laserja omogoča delovanje pri svetlobnih pogojih do 100 000 luksov)
- 3D svetlobni vir
- 34 modrih križnih črt
15 modrih vzporednih črt
1 modra črta za globoke odprtine
62‑vrstična modra strukturirana svetloba s polnim poljem - Osvetlitev
- 12 modrih LED diod
- Masa skenerja
- 450 g
- Dimenzije (D × Š × V)
- 211 × 94 × 47 mm
